<basic-shape>

Probieren Sie es aus

clip-path: inset(22% 12% 15px 35px);

clip-path: circle(6rem at 12rem 8rem);

clip-path: ellipse(115px 55px at 50% 40%);

clip-path: polygon(
  50% 2.4%,
  34.5% 33.8%,
  0% 38.8%,
  25% 63.1%,
  19.1% 97.6%,
  50% 81.3%,
  80.9% 97.6%,
  75% 63.1%,
  100% 38.8%,
  65.5% 33.8%
);

clip-path: path("M 50,245 A 160,160 0,0,1 360,120 z");

<section class="default-example" id="default-example">
  <div class="transition-all" id="example-element"></div>
</section>

#default-example {
  background: #ffee99;
}

#example-element {
  background: linear-gradient(to bottom right, #ff5522, #0055ff);
  width: 100%;
  height: 100%;
}

Syntax

Der <basic-shape> Datentyp wird verwendet, um grundlegende Formen einschließlich Rechtecken durch Behälter-Einfügungen, durch Koordinatenabstand, oder durch festgelegte Dimensionen, Kreise, Ellipsen, Polygone, Pfade, und vom Autor erstellte Formen zu erstellen. Diese grundlegenden Formen werden unter Verwendung einer <basic_shape> CSS-Funktion definiert, wobei jeder Wert einen Parameter benötigt, der der formfunktionsspezifischen Syntax folgt.

Allgemeine Parameter

Die Parameter, die in der Syntax einiger grundlegender Formfunktionen üblich sind, beinhalten:

round <'border-radius'>

Definiert abgerundete Ecken für Rechtecke durch Container-Einfügungen, Rechtecke durch Abstand, und Rechtecke mit Dimensionen mit derselben Syntax wie die CSS border-radius Kurzform-Eigenschaft.

<shape-radius>

Definiert den Radius für einen Kreis oder eine Ellipse. Gültige Werte umfassen <length>, <percentage>, closest-side (die Voreinstellung) und farthest-side. Negative Werte sind ungültig.

Der closest-side Schlüsselwortwert verwendet die Länge vom Zentrum der Form zur nächsten Seite des Referenzkastens, um die Radiuslänge zu erstellen. Der farthest-side Schlüsselwortwert verwendet die Länge vom Zentrum der Form zur am weitesten entfernten Seite des Referenzkastens.

<position>

Definiert die Mitte <position> eines Kreises oder einer Ellipse. Bei Weglassen ist die Standardeinstellung center.

<fill-rule>

Legt die fill-rule fest, die verwendet wird, um zu bestimmen, wie das Innere der durch die grundlegenden Formen Polygon, Pfad und Form definierten Form gefüllt wird. Mögliche Werte sind nonzero (die Standardeinstellung) und evenodd.

Hinweis: <fill-rule> wird nicht in offset-path unterstützt und macht die Eigenschaft ungültig.

Syntax für Rechtecke: <basic-shape-rect>

Der <basic-shape-rect> Typ, ein Untertyp des <basic-shape> Typs, repräsentiert die auf das Erstellen von Rechtecken beschränkten Grundform-Funktionen, einschließlich inset(), rect(), und xywh().

Die Funktionen polygon(), path() und shape() können ebenfalls verwendet werden, um Rechtecke zu erstellen, sind jedoch nicht auf ausschließlich vierseitige, rechtwinklige Formen beschränkt.

Syntax für Rechtecke durch Container-Einfügungen

Die inset() Funktion erstellt ein Einfügungsrechteck, dessen Größe durch den Versatzabstand jeder der vier Seiten seines Containers und optional durch abgerundete Ecken definiert ist.

inset( <length-percentage>{1,4} [ round <'border-radius'> ]? )

Wenn alle ersten vier Argumente angegeben sind, stehen sie für die nach innen gerichteten Versätze von den oberen, rechten, unteren und linken Kanten des Referenzkastens, die die Position der Kanten des Einfügungsrechtecks definieren. Diese Argumente folgen der Syntax der margin Kurzform, die es ermöglicht, alle vier Einfügungen mit einem, zwei, drei oder vier Werten zu setzen.

Wenn ein Paar von Einfügungen für eine Dimension mehr als 100% dieser Dimension ergibt, werden beide Werte proportionell reduziert, sodass ihre Summe 100% ergibt. Zum Beispiel wird der Wert inset(90% 10% 60% 10%) mit einem oberen Einzug von 90% und einem unteren Einzug von 60% proportional auf inset(60% 10% 40% 10%) reduziert. Formen wie diese, die keine Fläche umschließen und keine shape-margin haben, haben keinen Einfluss auf die Umbrüche.

Syntax für Rechtecke durch Abstand

Die rect() Funktion definiert ein Rechteck anhand der angegebenen Abstände von den oberen und linken Kanten des Referenzkastens, mit optional abgerundeten Ecken.

rect( [ <length-percentage> | auto ]{4} [ round <'border-radius'> ]? )

Bei der Verwendung der rect() Funktion definieren Sie nicht die Breite und Höhe des Rechtecks. Stattdessen geben Sie vier Werte an, um das Rechteck zu erstellen, dessen Dimensionen durch die Größe des Referenzkastens und die vier Versatzwerte bestimmt werden. Jeder Wert kann entweder eine <length>, ein <percentage>, oder das Schlüsselwort auto sein. Das Schlüsselwort auto wird als 0% für die oberen und linken Werte und als 100% für die unteren und rechten Werte interpretiert.

Syntax für Rechtecke mit Dimensionen

Die xywh() Funktion definiert ein Rechteck, das an den angegebenen Abständen von den linken (x) und oberen (y) Kanten des Referenzkastens positioniert ist und dessen Breite (w) und Höhe (h) in dieser Reihenfolge festgelegt sind, mit optional abgerundeten Ecken.

xywh( <length-percentage>{2} <length-percentage [0,∞]>{2} [ round <'border-radius'> ]? )

Syntax für Kreise

Die circle() Funktion definiert einen Kreis mit einem Radius und einer Position.

circle( <shape-radius>? [ at <position> ]? )

Das <shape-radius> Argument stellt den Radius des Kreises dar, definiert als entweder eine <length> oder ein <percentage>. Ein Prozentwert hier wird aus der verwendeten Breite und Höhe des Referenzkastens berechnet als sqrt(width^2+height^2)/sqrt(2). Bei Weglassen wird der Radius durch closest-side definiert.

Syntax für Ellipsen

Die ellipse() Funktion definiert eine Ellipse unter Verwendung von zwei Radien und einer Position.

ellipse( [ <shape-radius>{2} ]? [ at <position> ]? )

Die <shape-radius> Argumente repräsentieren rx und ry, die x-Achsen und y-Achsen Radien der Ellipse, in dieser Reihenfolge. Diese Werte sind entweder als eine <length> oder ein <percentage> angegeben. Prozentwerte werden hier gegen die verwendete Breite (für den rx-Wert) und die verwendete Höhe (für den ry-Wert) des Referenzkastens aufgelöst. Wenn nur ein Radiuswert angegeben wird, ist die ellipse() Formfunktion ungültig. Wenn kein Wert angegeben wird, wird 50% 50% verwendet.

Syntax für Polygone

Die polygon() Funktion definiert ein Polygon unter Verwendung einer SVG fill-rule und einer Reihe von Koordinaten.

polygon( <'fill-rule'>? , [ <length-percentage> <length-percentage> ]# )

Die Funktion nimmt eine Liste von koordinatenpaaren mit Kommas an, wobei jedes Paar aus zwei mit einem Leerzeichen getrennten <length-percentage> Werten als xi und yi Paar besteht. Diese Werte stellen die x- und y-Achsenkoordinaten des Polygons an der Position i dar (der Scheitelpunkt, an dem sich zwei Linien treffen).

Syntax für Pfade

Die path() Funktion definiert eine Form unter Verwendung einer SVG fill-rule und einer SVG Pfaddefinition.

path( <'fill-rule'>? , <string> )

Das erforderliche <string> ist ein SVG Pfad als ein zitiertes Zeichenfolge. Die path() Funktion ist kein gültiger shape-outside Eigenschaftswert.

Syntax für Formen

Die shape() Funktion definiert eine Form unter Verwendung eines ersten Startpunkts und einer Reihe von Formbefehlen.

shape( <'fill-rule'>? from <coordinate-pair> , <shape-command># )

Der from <coordinate-pair> Parameter repräsentiert den Startpunkt für den ersten Formbefehl, und <shape-command> definiert einen oder mehrere Formbefehle, die den SVG Pfadbefehlen ähnlich sind. Die shape() Funktion ist kein gültiger Wert für die shape-outside Eigenschaft.

Beschreibung

Beim Erstellen einer Form wird der Referenzkasten durch die Eigenschaft definiert, die <basic-shape> Werte verwendet. Das Koordinatensystem für die Form hat seinen Ursprung standardmäßig in der oberen linken Ecke des Margin-Kastens des Elements, wobei die x-Achse nach rechts und die y-Achse nach unten verläuft. Alle in Prozent ausgedrückten Längen werden aus den Dimensionen des Referenzkastens aufgelöst.

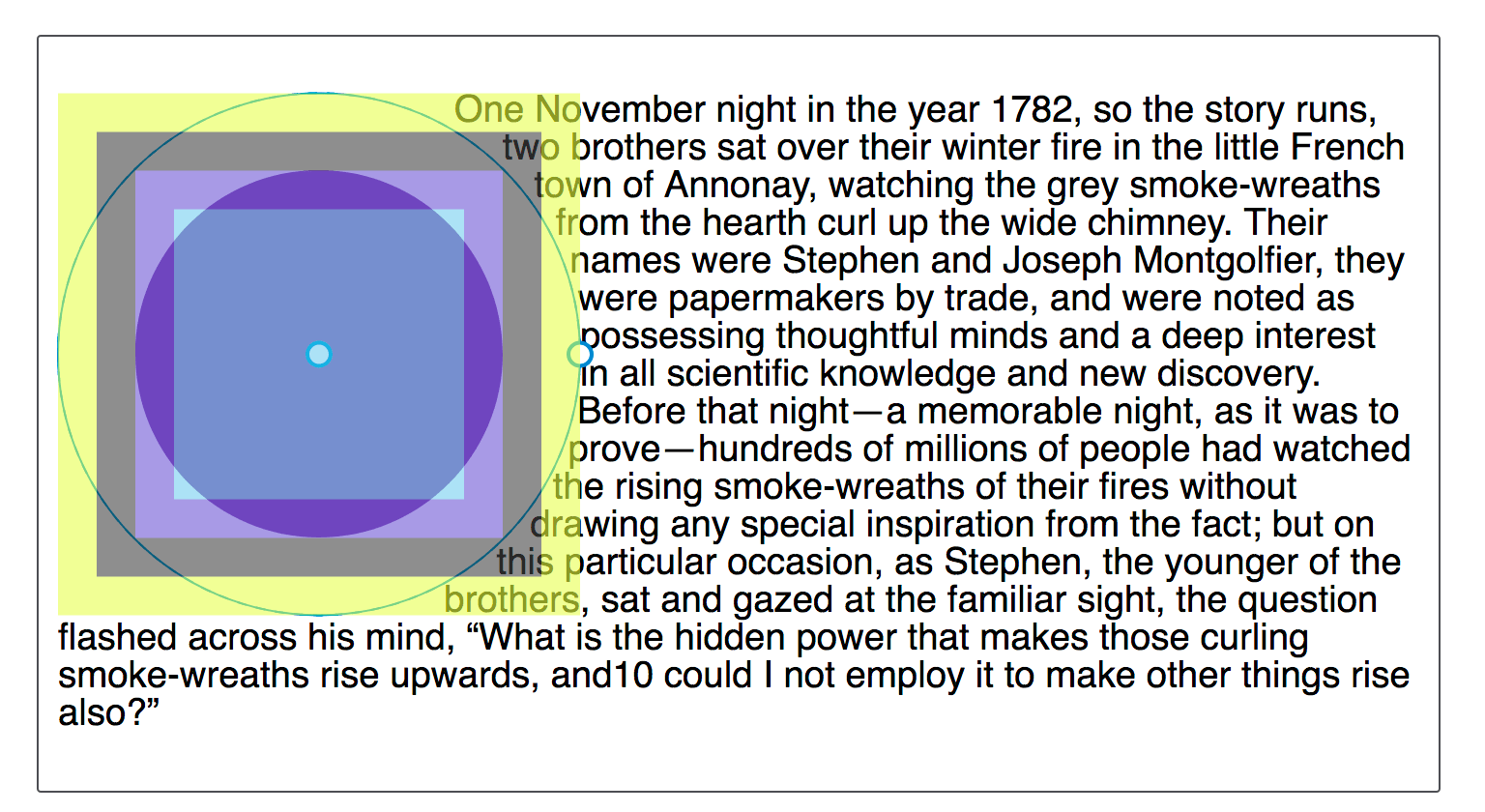

Der Standardreferenzkasten ist der margin-box, wie im Bild unten gezeigt. Das Bild zeigt einen Kreis, der mit shape-outside: circle(50%) erstellt wurde, und hebt die verschiedenen Teile des Boxmodells hervor, wie sie in den Entwickler-Tools eines Browsers zu sehen sind. Die Form hier ist mit Bezug auf den Margin-Box definiert.

Berechnete Werte grundlegender Formen

Die Werte einer <basic-shape> Funktion werden wie angegeben berechnet, mit den folgenden zusätzlichen Überlegungen:

• Für ausgelassene Werte werden ihre Standardwerte verwendet.
• Ein <position> Wert in circle() oder ellipse() wird als ein Paar von Versätzen von der oberen linken Ecke des Referenzkastens berechnet: der erste Versatz ist horizontal, der zweite ist vertikal. Jeder Versatz wird als ein <length-percentage> Wert spezifiziert.
• Ein <border-radius> Wert in inset() wird in eine Liste von acht Werten erweitert, jeder entweder eine <length> oder ein <percentage>.
• inset(), rect(), und xywh() Funktionen werden in die äquivalente inset() Funktion umgerechnet.

Interpolation grundlegender Formen

Beim Animieren zwischen zwei <basic-shape> Funktionen werden die unten aufgelisteten Interpolations Regeln befolgt. Die Parameterwerte jeder <basic-shape> Funktion bilden eine Liste. Damit eine Interpolation zwischen zwei Formen stattfinden kann, müssen beide Formen denselben Referenzkasten verwenden und die Anzahl und Art der Werte in beiden <basic-shape> Listen müssen übereinstimmen.

Jeder Wert in den Listen der beiden <basic-shape> Funktionen wird basierend auf seinem berechneten Wert interpoliert als ein <number>, <length>, <percentage>, <angle>, oder calc() soweit möglich. Interpolation kann immer noch stattfinden, wenn die Werte nicht einer dieser Datentypen sind, aber zwischen den beiden interpolierenden Grundformfunktionen identisch sind, z.B. nonzero.

• Beide Formen sind vom Typ ellipse() oder circle(): Die Interpolation wird zwischen jedem entsprechenden Wert angewendet, wenn ihre Radien entweder als eine <length> oder ein <percentage> angegeben sind (anstatt Schlüsselwörter wie closest-side oder farthest-side).

• Beide Formen sind vom Typ inset(): Die Interpolation wird zwischen jedem entsprechenden Wert angewendet.

• Beide Formen sind vom Typ polygon(): Die Interpolation wird zwischen jedem entsprechenden Wert angewendet, wenn sie dasselbe <fill-rule> verwenden und die gleiche Anzahl von kommagetrennten Koordinatenpaaren haben.

• Beide Formen sind vom Typ path(): Die Interpolation wird auf jeden Parameter als ein <number> angewendet, wenn die Pfadzeichenfolgen in beiden Formen mit der Anzahl, der Art und der Reihenfolge der Pfaddatenbefehle übereinstimmen.

• Beide Formen sind vom Typ shape(): Die Interpolation wird zwischen jedem entsprechenden Wert angewendet, wenn sie dasselbe Befehlsschlüsselwort und dasselbe <by-to> Schlüsselwort verwenden. Wenn shape() in der clip-path Eigenschaft verwendet wird, interpolieren die beiden Formen, wenn sie auch dasselbe <fill-rule> haben.

  • Wenn sie das <curve-command> oder das <smooth-command> verwenden, muss die Anzahl der Kontrollpunkte für die Interpolation übereinstimmen.

  • Wenn sie das <arc-command> mit unterschiedlichen <arc-sweep> Richtungen verwenden, geht das interpolierte Ergebnis im Uhrzeigersinn (cw). Wenn sie unterschiedliche <arc-size> Schlüsselwörter verwenden, wird die Größe unter Verwendung des large Werts interpoliert.

• Eine Form ist vom Typ path() und die andere ist vom Typ shape(): Die Interpolation wird zwischen jedem entsprechenden Wert angewendet, wenn die Liste der Pfaddatenbefehle in Anzahl sowie Reihenfolge identisch ist. Die interpolierte Form ist eine shape() Funktion, die dieselbe Liste von Pfaddatenbefehlen beibehält.

In allen anderen Fällen erfolgt keine Interpolation und die Animation bleibt diskret.

Beispiele

Animiertes Polygon

In diesem Beispiel verwenden wir die @keyframes At-Regel, um einen Clip-Pfad zwischen zwei Polygonen zu animieren. Beachten Sie, dass beide Polygone die gleiche Anzahl von Eckpunkten haben müssen, damit diese Art der Animation funktioniert.

HTML

<div></div>

CSS

div {
  width: 300px;
  height: 300px;
  background: repeating-linear-gradient(red, orange 50px);
  clip-path: polygon(
    50% 0%,
    60% 40%,
    100% 50%,
    60% 60%,
    50% 100%,
    40% 60%,
    0% 50%,
    40% 40%
  );
  animation: 4s poly infinite alternate ease-in-out;
  margin: 10px auto;
}

@keyframes poly {
  from {
    clip-path: polygon(
      50% 0%,
      60% 40%,
      100% 50%,
      60% 60%,
      50% 100%,
      40% 60%,
      0% 50%,
      40% 40%
    );
  }

  to {
    clip-path: polygon(
      50% 30%,
      100% 0%,
      70% 50%,
      100% 100%,
      50% 70%,
      0% 100%,
      30% 50%,
      0% 0%
    );
  }
}

Ergebnis

Spezifikationen

Browser-Kompatibilität

Siehe auch

• Eigenschaften, die diesen Datentyp verwenden: clip-path, offset-path, shape-outside
• SVG-Formelemente: <circle>, <ellipse>, <line>, <polygon>, <polyline>, <rect>
• Übersicht über CSS Formen
• CSS Formen Modul
• Einführung ins CSS Masking
• CSS Masking Modul
• Bearbeiten von Formpfaden in Firefox Entwicklerwerkzeugen
