<basic-shape>

尝试一下

clip-path: inset(22% 12% 15px 35px);

clip-path: circle(6rem at 12rem 8rem);

clip-path: ellipse(115px 55px at 50% 40%);

clip-path: polygon(
  50% 2.4%,
  34.5% 33.8%,
  0% 38.8%,
  25% 63.1%,
  19.1% 97.6%,
  50% 81.3%,
  80.9% 97.6%,
  75% 63.1%,
  100% 38.8%,
  65.5% 33.8%
);

clip-path: path("M 50,245 A 160,160 0,0,1 360,120 z");

<section class="default-example" id="default-example">
  <div class="transition-all" id="example-element"></div>
</section>

#default-example {
  background: #fe9;
}

#example-element {
  background: linear-gradient(to bottom right, #f52, #05f);
  width: 100%;
  height: 100%;
}

语法

<basic-shape> 数据类型用于创建基本形状，包括通过容器 inset、通过坐标距离，或通过设定尺寸、圆形、椭圆形、多边形、路径以及作者创建的形状。这些基本形状是使用一个 <basic_shape> CSS 函数来定义的，每个值都需要一个符合该形状函数特定语法的参数。

公共参数

一些基本形状函数的语法中公共的参数包括：

round <'border-radius'>

为通过容器 inset 定义的矩形、通过距离定义的矩形以及具有尺寸的矩形定义圆角，使用与 CSS border-radius 缩写属性相同的语法。

<shape-radius>

定义圆形或椭圆形的半径。有效值包括 <length>、<percentage>、closest-side（默认值）和 farthest-side。负值无效。

closest-side 关键字值使用从形状中心到参考盒子最近边的长度来创建半径长度。farthest-side 关键字值使用从形状中心到参考盒子最远边的长度。

<position>

定义圆形或椭圆形的中心 <position>。如果省略，则默认为 center。

<fill-rule>

设置 fill-rule 用于确定由基本形状多边形、路径和形状定义的形状内部应如何填充。可能的值为 nonzero（默认值）和 evenodd。

备注： 在 offset-path 中不支持 <fill-rule>，使用它会使属性无效。

通过容器 inset 定义矩形的语法

inset() 函数创建一个内嵌矩形，其大小由容器四边向内偏移的距离定义，并且可以选择是否带有圆角。

inset( <length-percentage>{1,4} [ round <`border-radius`> ]? )

当提供全部四个参数时，它们分别代表从参考盒子向内偏移的顶部、右侧、底部和左侧距离，这些距离定义了内嵌矩形的边缘位置。这些参数遵循 margin 缩写语法的规则，允许你使用一个、两个、三个或四个值来设置所有四个 inset。

如果某个尺寸的两个 inset 之和超过了该尺寸的 100%，则这两个值会按比例减小，使它们的和等于 100%。例如，值 inset(90% 10% 60% 10%) 中，顶部 inset 为 90%，底部 inset 为 60%。这些值会按比例减小为 inset(60% 10% 40% 10%)。像这样的形状，如果不包围任何区域并且没有 shape-margin，则不会影响换行。

通过距离定义矩形的语法

rect() 函数使用距参考盒子顶部和左侧边缘的指定距离来定义一个矩形，同时可选择是否带有圆角。

rect( [ <length-percentage> | auto ]{4} [ round <`border-radius`> ]? )

在使用 rect() 函数时，你无需定义矩形的宽度和高度。相反，你通过指定四个值来创建矩形，其尺寸由参考盒子的大小和这四个偏移值共同决定。每个值可以是 <length>、<percentage> 或关键字 auto。对于顶部和左侧的值，auto 关键字被解释为 0%；对于底部和右侧的值，auto 被解释为 100%。

具有尺寸的矩形语法

xywh() 函数定义了一个矩形，该矩形位于距参考盒子左边缘（x）和上边缘（y）的指定距离处，并按照指定的矩形宽度（w）和高度（h）进行尺寸设置，顺序依此排列，同时可选择是否带有圆角。

xywh( <length-percentage>{2} <length-percentage [0,∞]>{2} [ round <`border-radius`> ]? )

圆形语法

circle() 函数使用一个半径和一个位置定义一个圆形。

circle( <shape-radius>? [ at <position> ]? )

参数 <shape-radius> 代表圆的半径，定义为 <length> 或 <percentage>。这里的百分比值是根据参考盒子的宽度和高度计算得出的，即 sqrt(width^2+height^2)/sqrt(2)。如果省略，则半径由 closest-side 定义。

椭圆形语法

ellipse() 函数使用两个半径和一个位置定义一个椭圆形。

ellipse( [ <shape-radius>{2} ]? [ at <position> ]? )

<shape-radius> 参数依次代表椭圆的 x 轴半径 rx 和 y 轴半径 ry。这些值可以指定为 <length> 或 <percentage>。此处的百分比值是根据参考盒子的使用宽度（对于 rx 值）和使用高度（对于 ry 值）来确定的。如果只提供了一个半径值，则 ellipse() 形状函数是无效的。如果没有提供任何值，则默认使用 50% 50%。

多边形语法

polygon() 函数使用 SVG 的 fill-rule 和一组坐标来定义一个多边形。

polygon( <`fill-rule`>?, [ <length-percentage> <length-percentage> ]# )

该函数接受一个由逗号分隔的坐标对列表，每个坐标对由两个空格分隔的 <length-percentage> 值组成，分别作为 xi 和 yi 对。这些值表示多边形在位置 i（即两条线相交的顶点）处的 x 轴和 y 轴坐标。

路径语法

path() 函数使用 SVG 的 fill-rule 和 SVG 路径定义来定义一个形状。

path( <`fill-rule`>?, ]? <string> )

必需的 <string> 是一个作为引用字符串的 SVG 路径。path() 函数不是有效的 shape-outside 属性值。

形状语法

shape() 函数使用一个初始起点和一系列形状命令来定义一个形状。

shape( <fill-rule>? from <coordinate-pair>, <shape-command># )

from <coordinate-pair> 参数表示第一个形状命令的起点，而 <shape-command> 则定义了一个或多个形状命令，这些命令类似于 SVG 路径命令。shape() 函数不是有效的 shape-outside 属性值。

描述

在创建形状时，参考盒子由使用 <basic-shape> 值的属性定义。形状的坐标系默认以元素的外边距框的左上角为原点，x 轴向右延伸，y 轴向下延伸。所有以百分比表示的长度都是根据参考盒子的尺寸来确定的。

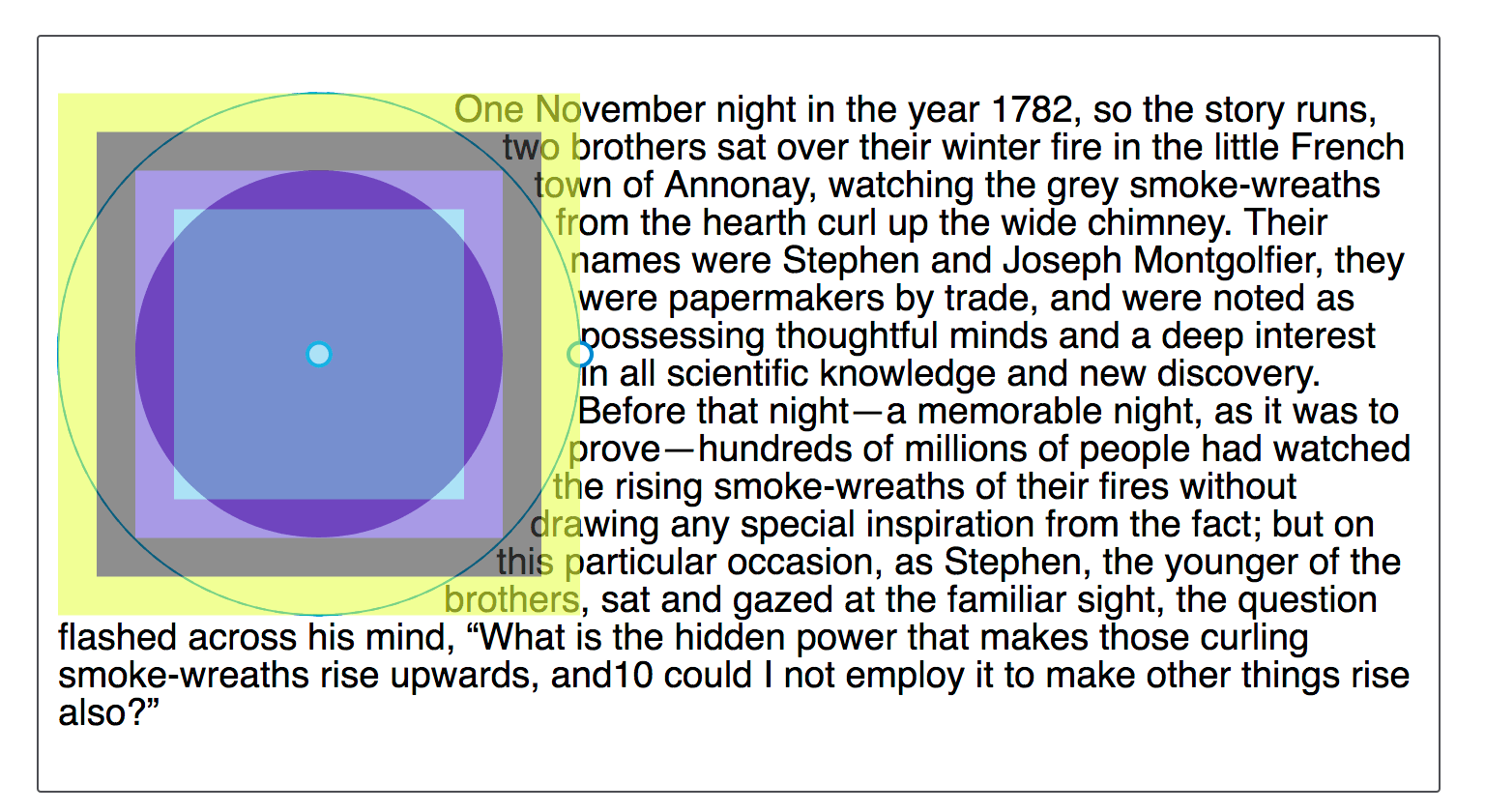

默认的参考盒子是 margin-box，如下图所示。该图展示了一个使用 shape-outside: circle(50%) 创建的圆形，在浏览器开发者工具中高亮可见的盒模型的不同部分。此处的形状是相对于外边距框来定义的。

基础形状的计算值

在 <basic-shape> 函数中的值按照指定方式计算，考虑以下附加因素：

• 对于任何省略值，将使用其默认值。
• circle() 或 ellipse() 中的 <position> 值计算为从参考盒子左上角开始的一对偏移量：第一个偏移量是水平方向的，第二个偏移量是垂直方向的。每个偏移量都被指定为 <length-percentage> 值。
• inset() 中的 <border-radius> 值被扩展为一个包含八个值的列表，每个值要么是 <length>，要么是 <percentage>。
• inset()、rect() 和 xywh() 函数计算为等效的 inset() 函数。

基本形状的插值

在两个 <basic-shape> 函数之间进行动画处理时，遵循以下插值规则。每个 <basic-shape> 函数的参数值构成一个列表。为了在两个形状之间进行插值，这两个形状必须使用相同的参考盒子，并且两个 <basic-shape> 列表中的值的数量和类型必须匹配。

在两个 <basic-shape> 函数的列表中，每个值都尽可能的基于其计算值进行插值，计算值是 <number>、<length>、<percentage>、<angle> 或 calc()。如果值不是这些数据类型之一，但在两个进行插值的基本形状函数中相同，例如 nonzero，则仍然可以进行插值。

• 两个形状均为 ellipse() 类型或 circle() 类型：如果它们的半径指定为 <length> 或 <percentage>（而不是 closest-side 或 farthest-side 等关键字），则对每个相应的值应用插值。

• 两个形状均为 inset() 类型：对每个相应的值应用插值。

• 两个形状均为 polygon() 类型：如果它们使用相同的 <fill-rule> 并且具有相同数量的逗号分隔的坐标对，则对每个相应的值应用插值。

• 两个形状均为 path() 类型：如果两个形状中的路径字符串匹配路径数据命令的数量、类型和顺序，则将每个参数作为 <number> 应用插值。

• 两个形状均为 shape() 类型：如果它们具有相同的命令关键字并且使用相同的 <by-to> 关键字，则对每个相应的值应用插值。如果 shape() 用于 clip-path 属性，则当它们还具有相同的 <fill-rule> 时，对这两个形状进行插值。

  • 如果它们使用 <curve-command> 或 <smooth-command>，则控制点的数量必须匹配才能进行插值。
  • 如果它们使用不同 <arc-sweep> 方向的 <arc-command>，则插值结果按顺时针方向（cw）进行。如果它们使用不同的 <arc-size> 关键字，则使用 large 值对大小进行插值。

• 一个形状为 path() 类型，另一个为 shape() 类型：如果路径数据命令的列表在数量和顺序上相同，则对每个相应的值应用插值。插值后的形状是一个 shape() 函数，保持相同的路径数据命令列表。

在其他所有情况下，不进行插值，动画是离散的。

示例

动画多边形

在这个示例中，我们使用了 @keyframes at 规则为两个多边形之间的裁剪路径创建动画效果。请注意，这两个多边形必须具有相同数量的顶点，这是此类动画能够正常工作的必要条件。

HTML

<div></div>

CSS

div {
  width: 300px;
  height: 300px;
  background: repeating-linear-gradient(red, orange 50px);
  clip-path: polygon(
    50% 0%,
    60% 40%,
    100% 50%,
    60% 60%,
    50% 100%,
    40% 60%,
    0% 50%,
    40% 40%
  );
  animation: 4s poly infinite alternate ease-in-out;
  margin: 10px auto;
}

@keyframes poly {
  from {
    clip-path: polygon(
      50% 0%,
      60% 40%,
      100% 50%,
      60% 60%,
      50% 100%,
      40% 60%,
      0% 50%,
      40% 40%
    );
  }

  to {
    clip-path: polygon(
      50% 30%,
      100% 0%,
      70% 50%,
      100% 100%,
      50% 70%,
      0% 100%,
      30% 50%,
      0% 0%
    );
  }
}

结果

规范

浏览器兼容性

参见

• 使用此数据类型的属性：clip-path、offset-path、shape-outside。
• CSS 形状模块
• CSS 形状概览
• CSS 遮罩介绍
• CSS 遮罩模块
• 在 CSS 中编辑形状路径——Firefox 开发者工具
